MP-8 Rev.2 MIDI to PWM 8port 【MIDIメカニカルシステム】

  • 物販商品（自宅から発送）
    発送までの日数：4日以内
    ¥ 3,980

MP-8 Rev.2 MIDI to PWM 8port とは…8ch分のMIDI to PWM、MIDIデータをラジコンサーボなどで使われるPWM信号に変換するモジュールです。MIDIメカニカルシステムシリーズのひとつで、組み合わせて使うことにより様々な規模や用途のMIDI制御に対応できます。 基板上の半固定抵抗で全体のPWM最小値と最大値を調整、（起動時固定） MIDIによる命令で8つのサーボのスピード、動作範囲をバラバラに設定できます。 （動作時変更可能） 受信MIDI ch、利用するコントロールナンバーの範囲をDIPスイッチで設定できるので、 複数のモジュールで別の設定をすることにより多数のポートの制御が可能です。

「ギフトとして贈る」とは

MP-8 Rev.2 MIDI to PWM 8port 【MIDIメカニカルシステム】
MP-8 Rev.2 MIDI to PWM 8port 【MIDIメカニカルシステム】
MP-8 Rev.2 MIDI to PWM 8port とは…8ch分のMIDI to PWM、MIDIデータをラジコンサーボなどで使われるPWM信号に変換するモジュールです。MIDIメカニカルシステムシリーズのひとつで、組み合わせて使うことにより様々な規模や用途のMIDI制御に対応できます。 基板上の半固定抵抗で全体のPWM最小値と最大値を調整、（起動時固定） MIDIによる命令で8つのサーボのスピード、動作範囲をバラバラに設定できます。 （動作時変更可能） 受信MIDI ch、利用するコントロールナンバーの範囲をDIPスイッチで設定できるので、 複数のモジュールで別の設定をすることにより多数のポートの制御が可能です。

Rev.2の変更点

サーボ用電源のGNDと制御用電源のGNDを基板上で接続しました。 これにより旧商品と比べて外部配線が一本減らせます。 基板の角を丸くしました。穴位置などは共通です。

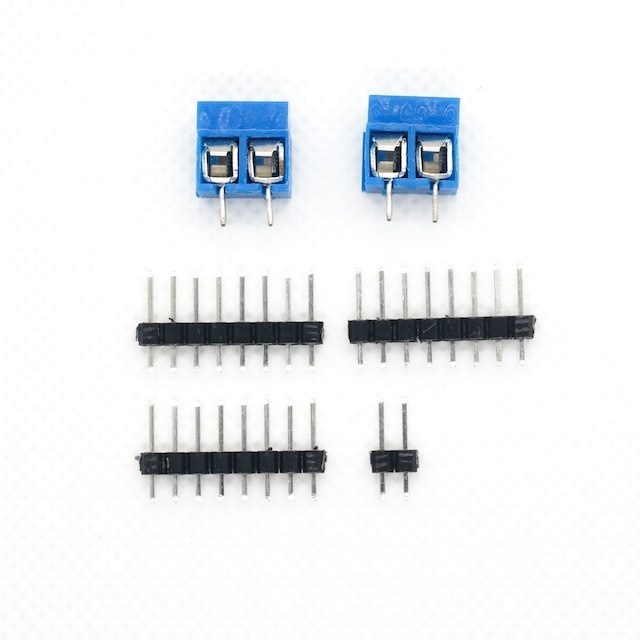

この商品には以下の内容物が含まれます

・MP-8 Rev.2モジュール　1枚 ・ピンヘッダ2ピン 1個 ・ピンヘッダ8ピン 3個 ・電源接続用ターミナルブロック　2個 ターミナルブロックはロットによって 外見などが変わる場合があります。

ご注意

この商品は、ご自身でのはんだ付けが必要です。 同梱のコネクタはピンヘッダですが、 ケーブルにオスのコネクタを使用したい場合は 2.54mmピッチのピンソケットでもご利用いただけます。 別途5V,0.3A以上の制御用外部電源と、 使用するサーボに応じた電源が必要です。 サーボは電源の影響を受けやすいので、 制御用の電源は、なるべく安定している電源を推奨します。

詳細情報

MP-8ご使用時の注意点や DIPスイッチの設定方法、半固定抵抗の設定方法、サーボ制御の使い方など 詳しい説明はコチラをお読みください → https://necobit.com/denshi/mp8-rev2/ MIDIメカニカルシステム各モジュール紹介はコチラ→ https://youtu.be/Vs5FxxstR_o?si=jwU_jcKpzZwaAzk3 MIDIメカニカルシステムを使った作品例はコチラ→ https://youtube.com/playlist?list=PLXRAjmSC_28lW-kBQCH8atpCjc_osciOw&si=GEiqVgDIm4UOz9ia

MIDIメカニカルシステムとは…

音楽を作るときに使うMIDIという規格を利用して、色々な機械（スイッチのON/OFF、ロボットの動き、自動制御の舞台装置や照明など）を一元管理でコントロールできる組み込み用モジュールです。 さらに詳しい説明は、コチラをお読みください → https://necobit.com/denshi/midi-mechanical-system/
